W jaki sposób moduł LRF 905 nm jest stosowany w nowoczesnych systemach pomiarowych?

Streszczenie artykułu

A Moduł LRF 905 nmjest podstawowym elementem współczesnych systemów pomiaru odległości i odległości laserowych, powszechnie stosowanych w automatyce przemysłowej, inteligentnym transporcie, geodezji zewnętrznej i integracji elektrooptycznej. Artykuł ten zawiera kompleksową analizę techniczną modułu LRF 905 nm, wyjaśniającą, jak on działa, gdzie jest stosowany i w jaki sposób jego specyfikacje odpowiadają rzeczywistym wymaganiom systemowym. Zawarto szczegółowe parametry, ustrukturyzowane wyjaśnienia i typowe pytania techniczne, aby pomóc w ocenie inżynieryjnej i podejmowaniu decyzji dotyczących zamówień. Dyskusja kończy się praktycznymi spostrzeżeniami dotyczącymi integracji i odniesieniem się do marki JioptiK w celu dalszej współpracy technicznej.

Spis treści

• 1. Jak moduł LRF 905 nm działa w pomiarze odległości?
• 2. W jaki sposób definiuje się i ocenia specyfikacje modułu LRF 905 nm?
• 3. W jaki sposób moduł LRF 905 nm jest zintegrowany z systemami aplikacyjnymi?
• 4. Jak moduły LRF 905 nm będą ewoluować w przyszłych technologiach?

1. Jak moduł LRF 905 nm działa w pomiarze odległości?

Moduł LRF 905 nm działa w oparciu o zasadę czasu przelotu (ToF), w której impuls laserowy emitowany o długości fali 905 nanometrów wędruje w stronę celu, odbija się od jego powierzchni i wraca do odbiornika. Moduł oblicza odległość, precyzyjnie mierząc czas, jaki upłynął pomiędzy emisją a odbiorem.

Długość fali 905 nm mieści się w widmie bliskiej podczerwieni, równoważąc wydajność transmisji atmosferycznej i dostępność komponentów. Ta długość fali jest szeroko stosowana ze względu na kompatybilność z detektorami na bazie krzemu i uznaną technologią lasera półprzewodnikowego.

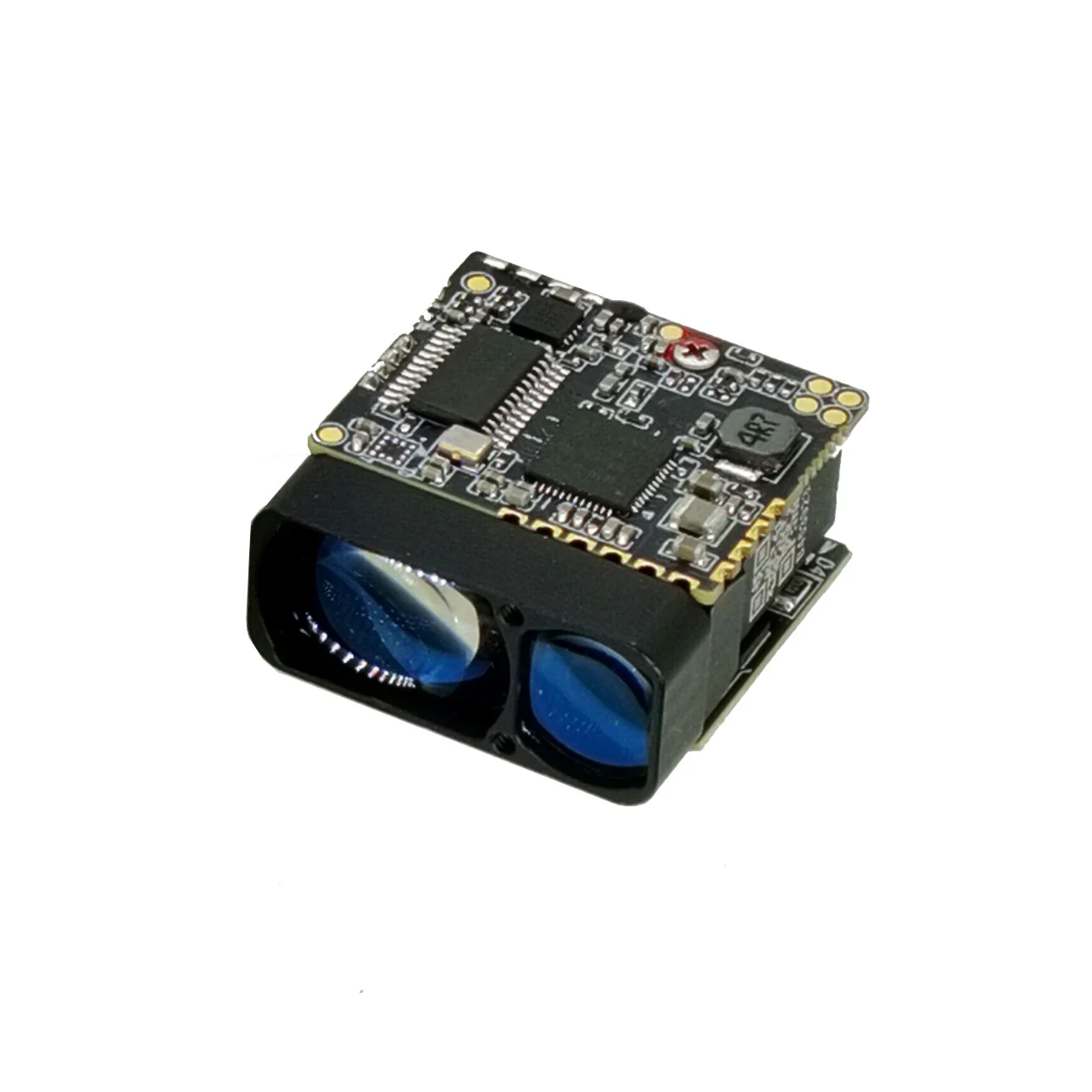

Typowy moduł LRF 905 nm składa się z emitera laserowego, optyki odbiorczej, fotodetektora, obwodu czasowego, jednostki przetwarzającej sygnał i interfejsu komunikacyjnego. Razem te komponenty umożliwiają dokładny pomiar odległości w różnych warunkach środowiskowych, takich jak mgła, kurz i zmieniający się współczynnik odbicia.

W praktycznych systemach moduł działa jako samodzielna jednostka ustalająca odległość, dostarczająca w czasie rzeczywistym dane o odległości do kontrolerów hosta w celu dalszych obliczeń, podejmowania decyzji lub wizualizacji.

2. W jaki sposób definiuje się i ocenia specyfikacje modułu LRF 905 nm?

Ocena techniczna modułu LRF 905 nm wymaga jasnego zrozumienia jego podstawowych parametrów wydajności. Specyfikacje te określają przydatność do określonych zastosowań, niezależnie od tego, czy chodzi o precyzyjne pomiary krótkiego zasięgu, czy wykrywanie na zewnątrz o dużym zasięgu.

Poniżej znajduje się skonsolidowany przegląd reprezentatywnych parametrów technicznych modułu LRF klasy przemysłowej 905 nm:

Parametry te bezpośrednio wpływają na wydajność na poziomie systemu. Na przykład rozbieżność wiązki wpływa na rozdzielczość przestrzenną na dużych odległościach, podczas gdy częstotliwość powtarzania impulsów określa czas reakcji w czasie rzeczywistym w scenariuszach dynamicznych.

Oceniając moduły, inżynierowie często traktują priorytetowo stabilność w różnych zakresach temperatur, spójność danych wyjściowych i kompatybilność z istniejącymi podsystemami elektrooptycznymi.

3. W jaki sposób moduł LRF 905 nm jest zintegrowany z systemami aplikacyjnymi?

Integracja modułu LRF 905 nm różni się w zależności od branży, ale generalnie jest zgodna ze standardowymi praktykami projektowania optoelektronicznego. Moduł jest zwykle wbudowany w platformę hosta, która zapewnia zarządzanie energią, przetwarzanie danych i mechaniczne dopasowanie.

Typowe domeny aplikacji obejmują:

W inteligentnych systemach transportowych moduły LRF 905 nm służą do wykrywania przeszkód, egzekwowania prędkości i pozycjonowania pojazdów. Ich szybka reakcja i duży zasięg umożliwiają niezawodną pracę na zewnątrz.

W automatyce przemysłowej moduł umożliwia bezdotykowy pomiar odległości dla dźwigów, robotyki i systemów transportu materiałów, zmniejszając zużycie mechaniczne i poprawiając bezpieczeństwo.

W ładunkach elektrooptycznych, takich jak systemy nadzoru lub namierzania, moduł synchronizuje się z czujnikami obrazowymi, aby zapewnić dokładne dane dotyczące zasięgu zgodne z sygnałem wizualnym.

Projektanci systemów muszą podczas integracji wziąć pod uwagę wyrównanie optyczne, kompatybilność elektromagnetyczną i rozpraszanie ciepła. Właściwa kalibracja gwarantuje, że zmierzona odległość pokrywa się z osią optyczną i ramkami odniesienia systemu.

Często zadawane pytania dotyczące modułów LRF 905 nm

P: W jaki sposób współczynnik odbicia celu wpływa na skuteczność pomiaru odległości?
Odp.: Odbicie celu bezpośrednio wpływa na siłę zwracanego sygnału. Powierzchnie o wysokim współczynniku odbicia umożliwiają dłuższe odległości wykrywania, podczas gdy cele o niskim współczynniku odbicia lub rozproszone zmniejszają efektywny zasięg i mogą wymagać uśredniania sygnału.

P: Jak moduł LRF 905 nm radzi sobie w niesprzyjających warunkach pogodowych?
Odp.: Podczas gdy długości fal bliskiej podczerwieni ulegają pewnemu tłumieniu we mgle, deszczu lub kurzu, moduły 905 nm utrzymują niezawodną wydajność dzięki zoptymalizowanej energii impulsów i algorytmom przetwarzania sygnału.

P: W jaki sposób zarządza się bezpieczeństwem oczu w przypadku zasięgu lasera 905 nm?
Odp.: Bezpieczeństwo oczu jest kontrolowane poprzez czas trwania impulsu, częstotliwość powtarzania i rozbieżność wiązki, co zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa lasera przy jednoczesnym zachowaniu skutecznej możliwości pomiaru odległości.

4. Jak moduły LRF 905 nm będą ewoluować w przyszłych technologiach?

Przyszły rozwój modułów LRF 905 nm wynika z zapotrzebowania na zwartość, wyższą integrację i lepszą inteligencję sygnału. Postępy w laserach półprzewodnikowych i detektorach w dalszym ciągu zwiększają wydajność, jednocześnie zmniejszając zużycie energii.

Pojawiające się trendy obejmują ściślejszą integrację z jednostkami przetwarzającymi obsługującymi sztuczną inteligencję, umożliwiającą filtrowanie w czasie rzeczywistym, klasyfikację obiektów i strategie adaptacyjnego ustalania odległości. Fuzja wielu czujników, łącząca dane LRF z czujnikami wizyjnymi i inercyjnymi, staje się standardem w zaawansowanych platformach.

Pomimo pojawienia się alternatywnych długości fal, moduł LRF 905 nm pozostaje dominującym wyborem ze względu na dojrzały łańcuch dostaw, znajomość przepisów i sprawdzoną niezawodność w praktyce.

Producenci tacy jakJioptiKw dalszym ciągu udoskonalaj projekty modułów LRF 905 nm, aby spełniać zmieniające się standardy branżowe, oferując skalowalne rozwiązania zarówno do zastosowań komercyjnych, jak i specjalistycznych.

Integratorom systemów i twórcom projektów poszukującym szczegółowych specyfikacji, opcji dostosowywania lub konsultacji technicznych dotyczących modułów LRF 905 nm zaleca się bezpośrednią komunikację z JioptiK.Skontaktuj się z namiaby zbadać, w jaki sposób dostosowane rozwiązania w zakresie asortymentu można dostosować do konkretnych wymagań operacyjnych.
