Seria laserowa serii STA-LR rozmiaru RADAR przyjmuje innowacyjną zasadę TOF impulsu, która może osiągnąć szybkie i stabilne w 5 zakresach (20/40/60/120/180 metrów) i kontroluje dokładność w granicach ± D * 0,5% (90% refleksyjności), z flukturacjami pomiarowymi <3cm (90% refleksyjnej), powodując ciągłą i stały Ranging i Synch. pomiar.
Laserowe soczewki laserowe serii STA-LR, które soczewki radarowe przyjmuje powlekaną soczewkę szklaną w celu poprawy transmitancji, osiągnięcia wyraźniejszego zakresu i posiadania wyższej twardości szkła, odporności na zarysowania, odporności na korozję i długotrwałą żywotność usług. Wbudowana kompensacja temperatury umożliwia precyzyjne pomiary w szerokim zakresie temperatur roboczych -40 ° C do+70 ° C. Można ją szeroko stosować w polach, takich jak bezzałogowa kontrola wysokości pojazdu powietrznego, inteligentny transport, inteligentne parkingi i inteligentne rolnictwo.
| Model produktu | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Wydajność produktu | Zakres pomiarowy | 20 m@90% 7 m@10% |
40 m@90% 15 m@10% |
60 m@90% 24 m@10% |
120 m@90% 45m@10% |
180 m@90% 60 m@10% |
| Częstotliwość pomiaru | 1-2000 Hz | |||||
| powtarzalność | ＜ 3 cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |||||
| Dokładność zasięgu | ± 3 cm （≤6m）, ± 0,5%(＞ 6m) | ± 5 cm （≤15 m）, ± 0,5%(＞ 15 m) | ± 5 cm （≤ 24m）, ± 0,5%(＞ 24 m) | ± 5 cm （≤40 m）, ± 0,5%(＞ 40 m) | ||
| Rozdzielczość zasięgu | 1 cm | |||||
| Klasa ochrony | IP65 | |||||
| Odporność na światło otoczenia | 100Klux | |||||
| Parametr optyczny | Kąt pola | 47 mard （2,7 °） | 39MARD （2,2 °） | |||
| Kąt rozbieżności wiązki laserowej | 34MARD （1,9 °） | 3MARD （0,17 °） | 9MARD （0,5 °） | |||
| Długość fali wiązki laserowej | 850 nm | 905 nm | ||||
| Bezpieczeństwo wzroku | Klasa I (IEC 60825 - 1: 2014) | |||||
| Komunikacja interfejs |
Interfejs komunikacyjny | LVTTL/RS485/I/IIC | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3,3v) |
|||
| Interfejs mechaniczny | Terminale XH-4P (XHP-4) Złącza kablowe BMW Zaciski rurowe (E0508) |
|||||
| Mechaniczny Parametry elektryczne |
Napięcie zasilania | 5v | 5v, 12-28v | |||
| Maksymalne zużycie energii | ＜ 160 MW | ＜ 200 mW | ＜ 250 MW | |||
| inni | Ogólny wymiar | 30*30*34 mm | 40*40*45 mm | |||
| Temperatura robocza | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| waga | 20G | 35G | ||||
| Długość linii | 35 cm | 40 cm | ||||
| Uwaga: Dokładność zakresu, rozdzielczość zakresu, dokładność powtarzania itp. Zostały przetestowane w pomieszczeniach pod warunkiem 25 ℃ rozproszonym współczynnikiem współczynnika współczynnika współczynnika (90% współczynnika odbicia). Zmiany warunków mogą prowadzić do zmian wyników pomiaru. | ||||||
Radar laserowy LR Series Series ma 11 interfejsów i 3 złącza do wyboru.
11 rodzajów interfejsów
● Kategoria komunikacji: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Klasa analogowa: PWM/4-20MA
● Typ przełącznika: I0 (3. 3V)/I0 (NPN)/IO (PNP)

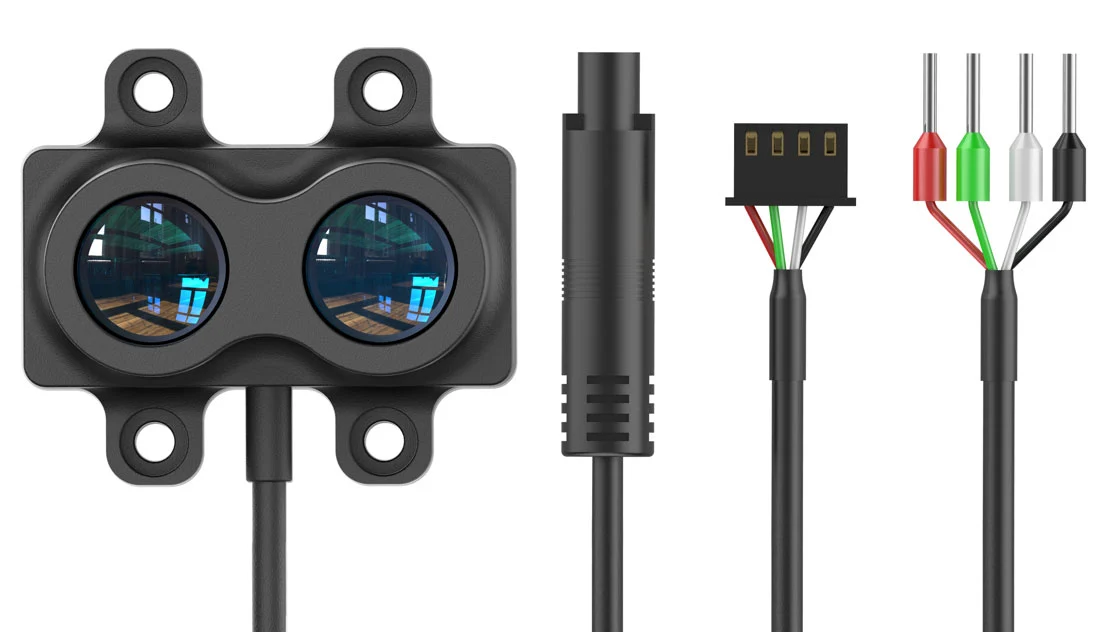

3 rodzaje złączy
● Złącze XH-4P (domyślnie): złącze szeroko stosowane przez inżynierów elektronicznych.
● Złącze kablowe BMW (dostosowane): IP67 Odporność na kurz i wodoodporność przy złączu, łatwy do podłączania i odłączania.
● Terminal rurkowy (model: E0508): szeroko stosowany rodzaj terminalu okablowania w urządzeniach automatycznych.

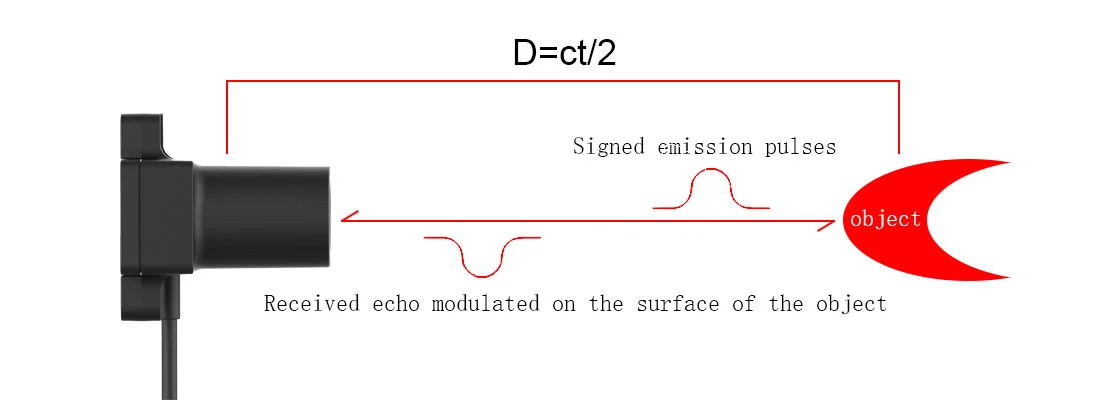

Radar laserowy serii LR wykorzystuje ulepszoną technologię Detof, dziedzicząc zalety tradycyjnej metody Pulse TOF, łącząc się z podpisem przed fabrycznym, dzięki czemu dokładność równowagi i prędkości serii LRXX serialu oraz dobrze wykonuje dobrze.
Aby uzyskać więcej informacji na temat naszych produktów, skontaktuj się z Jioptik.
