We współczesnych systemach sensoryczno-pomiarowych aModuł dalmierza(często moduł dalmierza laserowego) to jednostka optyczno-elektroniczna, która oblicza odległość do celu poprzez emisję impulsu laserowego i synchronizację czasu jego powrotu (pomiar czasu przelotu lub fazy).

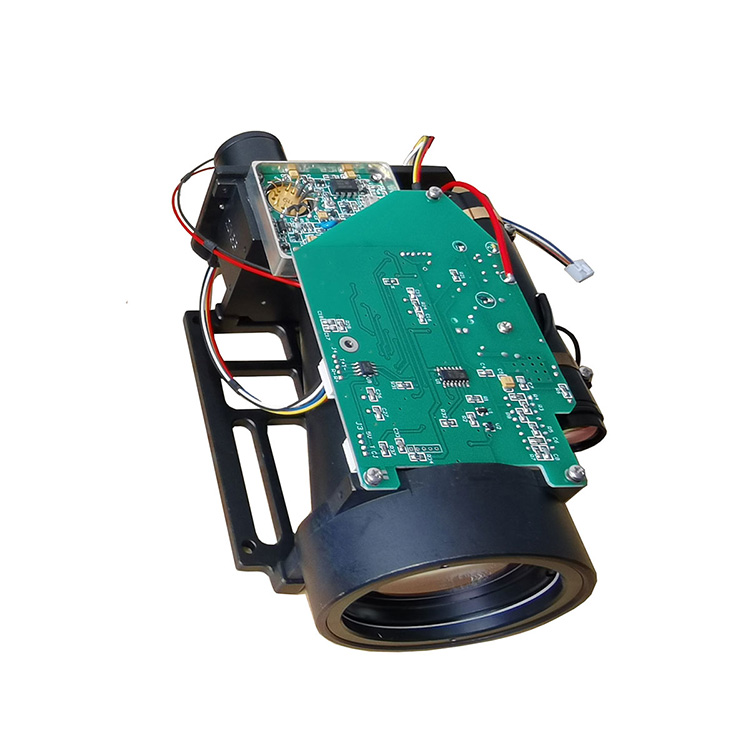

Ten moduł dalmierza został zaprojektowany w celu zapewnienia precyzyjnych pomiarów na duże odległości w kompaktowej, zintegrowanej obudowie. Moduł skupia się głównie na dokładności, solidności, wysokiej częstotliwości aktualizacji i łatwości integracji na poziomie systemu.
Podstawowe specyfikacje (typowe, ilustracyjne)
| Parametr | Wartość / zakres | Uwagi / Znaczenie |
|---|---|---|
| Długość fali | 1550 nm (lub alternatywnie 905 nm w wariantach) | Opaska bezpieczna dla oczu; mniejsza ingerencja w systemy noktowizyjne |
| Zakres pomiarowy | 10 m do 5000 m (z celami odblaskowymi) | Możliwość dużego zasięgu dla wymagających zastosowań |
| Dokładność / rozdzielczość | ±0,5 m (lub do ±1 m) | Wysoka precyzja na różnych dystansach |
| Aktualizacja/częstotliwość próbkowania | 1 do 10 Hz (lub więcej w wersjach zaawansowanych) | Nadaje się do scenariuszy dynamicznych lub skanowania |
| Rozbieżność wiązek | ≤ 0,5 MRAD | Wąska wiązka zapewniająca minimalny rozrzut celu |
| Temperatura pracy | –40°C do +65°C | Wytrzymały w trudnych warunkach |
| Zasilanie | 6 V do 36 V prądu stałego | Elastyczny dla różnych platform |
| Wymiary / Waga | ~50 × 30 × 22 mm, ~39 g | Kompaktowa i lekka integracja |
| Interfejs komunikacyjny | TTL/UART/RS-232 itp. | Łatwe połączenie elektryczne z systemami hosta |
| Wstrząsy mechaniczne i wibracje | Tolerancja na wstrząsy do ~1500 g | Wysoka niezawodność w trudnych warunkach |
| Wykrywanie wielu celów | Do 5 celów (z możliwością rozróżniania odstępów) | Możliwość wykrywania odbić wtórnych |
Precyzja i niezawodność
Wysoka dokładność umożliwia precyzyjny pomiar zasięgu w krytycznych zadaniach, takich jak namierzanie celu, pomiary czy omijanie przeszkód. Tolerancje projektowe, niewielka rozbieżność i przetwarzanie sygnału przyczyniają się do stabilnych, powtarzalnych wyników.
Możliwości dalekiego zasięgu
Zdolność modułu do zasięgu kilku kilometrów rozszerza jego użyteczność poza czujniki krótkiego zasięgu. Wiele komercyjnych modułów dalmierzy dostępnych na rynku reklamuje pomiary do 2000 m lub więcej.
Kompaktowa obudowa i niska moc
W porównaniu do nieporęcznych instrumentów pomiarowych lub dużych jednostek lidarowych, niewielka objętość, niewielka waga i umiarkowany pobór mocy tego modułu sprawiają, że idealnie nadaje się do systemów wbudowanych i platform mobilnych.
Wytrzymałość w trudnych warunkach
Szeroki zakres temperatur roboczych, wysoka odporność na wstrząsy mechaniczne i wzmocniona konstrukcja optyczna zapewniają działanie w warunkach wibracji, naprężeń termicznych lub w trudnych warunkach obsługi.
Łatwość integracji
Dzięki standardowym interfejsom komunikacyjnym i prostej konstrukcji elektronicznej moduł upraszcza osadzanie w większych systemach, skracając cykle rozwojowe.
Dyskryminacja wielu celów
W scenariuszach, w których występują odbicia od wielu obiektów (np. przez liście lub struktury warstwowe), moduł może rozróżnić oddzielne cele, poprawiając świadomość sytuacyjną.
Przyszłościowe możliwości
Jego architektura może obsługiwać aktualizacje oprogramowania sprzętowego, algorytmy adaptacyjne i potencjalne ulepszenia funkcji, takie jak skanowanie wielowiązkowe, łączenie czujników lub klasyfikacja.
Systemy obronne i taktyczne: Dalmierz na broni, obserwacja, śledzenie celów.
Bezzałogowe statki powietrzne (UAV): Wykrywanie wysokości, wykrywanie przeszkód, mapowanie terenu.
Pojazdy autonomiczne / Robotyka: Mapowanie środowiska, unikanie przeszkód, nawigacja.
Geodezja i geoprzestrzenność: Precyzyjny pomiar odległości do celów kontroli topografii, budynków i infrastruktury.
Automatyka Przemysłowa: Kontrola procesu, pomiary w dużych obiektach, kontrola infrastruktury.
Połączenia elektryczne i interfejs
Zapewnij czyste zasilanie (stabilne napięcie, niskie tętnienia). Podłącz linie TTL, UART lub RS232 na protokół modułu. Stosuj ekranowanie i ochronę ESD, aby zapobiec uszkodzeniom podczas obsługi.
Ustawianie i montaż optyczny
Zamontuj moduł sztywno, aby zachować wyrównanie i uniknąć przesunięcia pod wpływem wstrząsów lub wibracji. Użyj mocowań na jaskółczy ogon lub precyzyjnych. Boresighting można przeprowadzić za pomocą pomocniczego wskaźnika lub wewnętrznego mechanizmu wyrównującego wiązkę.
Zarządzanie ciepłem
W scenariuszach ciągłego użytkowania montaż na przewodzącej ścieżce cieplnej lub użycie pasywnych radiatorów pomaga zapobiegać dryfowi termicznemu w komponentach optycznych.
Oprogramowanie sprzętowe i kalibracja
Załaduj współczynniki kalibracji i popraw je pod kątem nieliniowych zniekształceń zakresu. Niektóre moduły obsługują aktualizację oprogramowania sprzętowego w celu poprawy wydajności algorytmu.
Filtrowanie sygnałów i odrzucanie wartości odstających
Zastosuj filtry średniej ruchomej, bramkowanie progowe lub tłumienie wartości odstających typu RANSAC, aby ustabilizować sygnały wyjściowe odległości w hałaśliwym otoczeniu.
Badanie słów kluczowych i targetowanie
Skoncentruj się na słowach kluczowych o dużej intencji, takich jak „moduł dalmierza laserowego”, „czujnik dalmierza OEM”, „moduł odległości dalekiego zasięgu”, „dalmierz do UAV” i „modułowy laserowy czujnik odległości”. Użyj lokalnych modyfikatorów, jeśli kierujesz reklamy na określone rynki (np. „Moduł dalmierza UAV w USA”).
Lasery półprzewodnikowe i pompowane diodami
Moduły ewoluujące od laserów pulsacyjnych do architektur półprzewodnikowych lub pompowanych diodami zapewniają wyższą częstotliwość powtarzania, mniejsze zużycie energii i dłuższą żywotność. Główni producenci oferują już kompaktowe systemy półprzewodnikowe o zasięgu kilkudziesięciu kilometrów.
Możliwość wielu wiązek i skanowania
Zamiast wyznaczania odległości jednoliniowej, moduły mogą ewoluować w kierunku wielu wiązek lub skanowania obrotowego w poszukiwaniu chmur punktów 3D, poprawiając świadomość sytuacyjną.
Wbudowana sztuczna inteligencja/przetwarzanie brzegowe
Osadzanie możliwości klasyfikacji lub segmentacji bezpośrednio w module (np. identyfikacja obiektów, filtrowanie) zmniejsza obciążenie hosta i przyspiesza podejmowanie decyzji.
Fuzja czujników i hybrydyzacja lidarowa
Połącz moduły dalmierzy z kamerami, IMU (inercyjnymi jednostkami pomiarowymi), radarem lub lidarem, aby zapewnić bogatsze modele środowiskowe.
Wyższa integracja i moduły Plug-and-Play
Moduły mogą coraz częściej być dostarczane ze wstępnie skalibrowanymi płytkami, radiatorami, złączami i zestawami montażowymi, aby zmniejszyć obciążenie związane z integracją.
Miniaturyzacja i redukcja kosztów
W miarę postępu produkcji i fotoniki moduły będą się jeszcze bardziej kurczyć, co umożliwi ich zastosowanie w mniejszych dronach, urządzeniach przenośnych lub platformach konsumenckich.
Standardy i ekosystemy
Pojawienie się wspólnych protokołów, kompatybilność wtyczek różnych dostawców i ekosystemy interoperacyjności mogą przyspieszyć przyjęcie.
Wyprzedzanie tych trendów umożliwia dostawcy modułów:
Przewiduj oczekiwania klientów
Strategicznie dostosowuj plany działania
Zdobywaj nowe rynki (np. drony komercyjne, pojazdy autonomiczne)
Unikaj starzenia się
Wzmocnij zasięg SEO, publikując wybiegające w przyszłość artykuły
Zdefiniuj modułową ścieżkę aktualizacji, umożliwiającą obecnym klientom wdrażanie nowych technologii laserowych lub funkcji skanowania za pośrednictwem oprogramowania sprzętowego lub dodatkowego sprzętu.
Publikuj oficjalne dokumenty, wpisy na blogu i treści dotyczące „przyszłości dalmierzy laserowych”, aby zapewnić sobie przemyślane przywództwo.
Oferuj interfejsy API i otwarte interfejsy, aby umożliwić integrację z ekosystemami czujników i przyszłościowymi platformami.
Monitoruj i buduj partnerstwa z ekosystemami fotoniki, sztucznej inteligencji i syntezy czujników.
P: Jakie czynniki ograniczają maksymalny zasięg modułu dalmierza laserowego?
Odp.: Maksymalny zasięg jest ograniczony mocą nadajnika, rozbieżnością wiązki, współczynnikiem odbicia celu (albedo), tłumieniem atmosfery (mgła, kurz), czułością odbiornika i stosunkiem sygnału do szumu. Integracja z większym systemem może wprowadzić przesłuch lub sprzężenie optyczne, które zmniejsza efektywny zasięg i musi być starannie zaprojektowane.
P: W jaki sposób utrzymuje się dokładność pomimo temperatury lub naprężeń mechanicznych?
Odp.: Poprzez kompensacje projektowe, krzywe kalibracji temperatury, sztywność mechaniczną, stabilność ustawienia optycznego i algorytmy filtrowania. Niektóre moduły wewnętrznie dostosowują taktowanie i wyrównanie wiązki, aby stłumić dryft. Wysoka odporność na wstrząsy i solidne ramy zmniejszają niewspółosiowość pod wpływem naprężeń.
Podsumowując, opisany tutaj moduł dalmierza łączy w sobie najnowocześniejsze możliwości pomiaru odległości laserem z kompaktową, wytrzymałą konstrukcją, która umożliwia precyzyjny pomiar odległości w wymagających kontekstach. Połączenie wykrywania wielu celów, wąskiej rozbieżności wiązek, wysokiej częstotliwości aktualizacji i łatwości integracji stawia go w pozycji silnej konkurencji na rynkach obronności, UAV, robotyki i geodezji.
Moduł ten jest oferowany w ramachJioptiKmarki, odzwierciedlającej zaangażowanie w innowacje i integrację precyzyjnych czujników optycznych. Aby uzyskać więcej szczegółów, wsparcie techniczne, ocenę próbek lub wskazówki dotyczące integracji, proszęskontaktuj się z nami.
