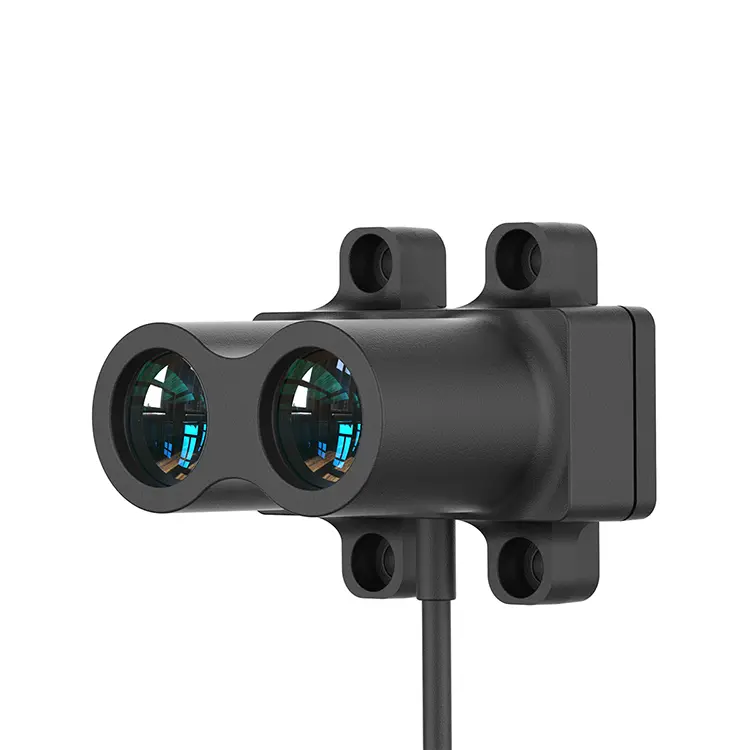

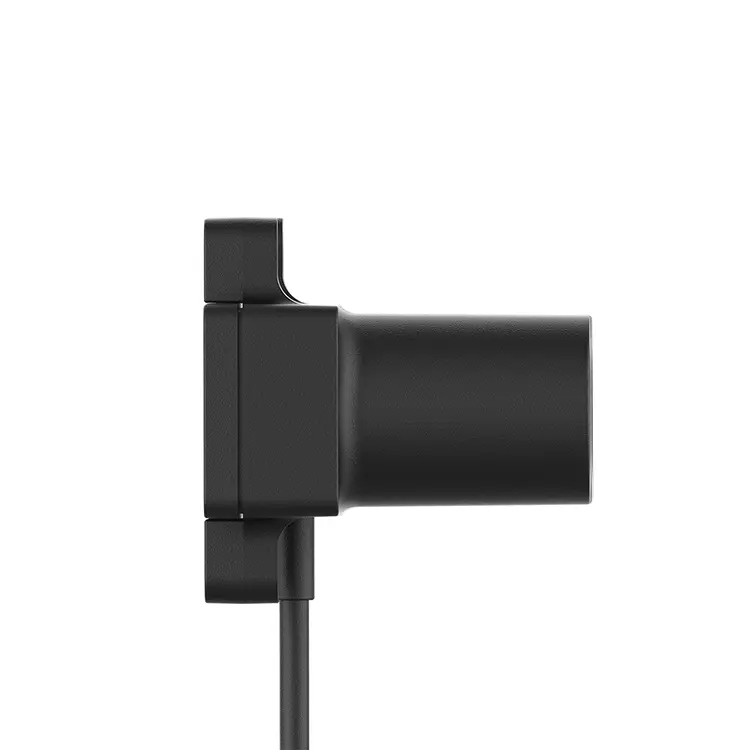

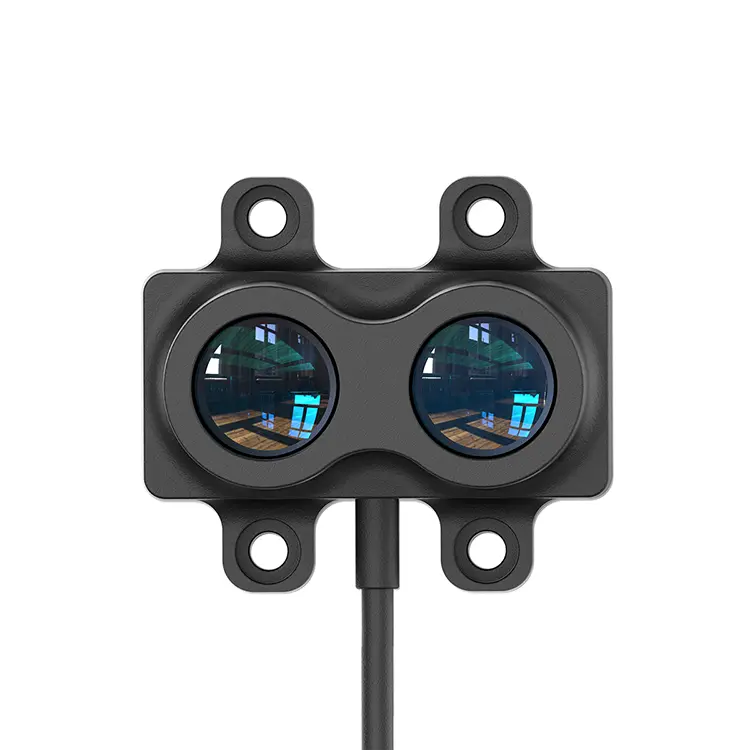

STA-LR-C120M TOF laserowy czujnik radarowy jest opłacalnym czujnikiem radaru z pojedynczym punktem na dalekie odległości, który został znacznie zaktualizowany i zoptymalizowany w oparciu o detof. Zakres odbywa się do 120 m, z bardziej wydajnym systemem optycznym i lepszym projektem obwodów. Zapewniając jednocześnie wyższą wydajność, ma również doskonałą wydajność w martwych miejscach i zużycie energii. Dzięki aktualizacji i optymalizacji algorytmów znacznie się poprawiła wydajność błędów w różnych środowiskach.
Laserowe soczewki laserowe STA-LR-C120, które soczewki radarowe przyjmuje powlekaną soczewkę szklaną w celu poprawy transmitancji, osiągnięcia wyraźniejszego zakresu i posiadania wyższej twardości szkła, odporności na zarysowania, odporności na korozję i długotrwałą żywotność usług. Wbudowana kompensacja temperatury umożliwia precyzyjne pomiary w szerokim zakresie temperatur roboczych -40 ° C do+70 ° C. Można ją szeroko stosować w polach, takich jak bezzałogowa kontrola wysokości pojazdu powietrznego, inteligentny transport, inteligentne parkingi i inteligentne rolnictwo.
| Model produktu | STA-LR-C120 | |
| Wydajność produktu | Zakres pomiarowy | 120 m@90%; 45 m@10% |
| Częstotliwość pomiaru | 1-2000 Hz | |
| powtarzalność | ＜ 3 cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%） | |
| Dokładność zasięgu | ± 5 cm （≤40 m）, ± 0,5%(＞ 40 m) | |
| Rozdzielczość zasięgu | 1 cm | |
| Klasa ochrony | IP65 | |
| Odporność na światło otoczenia | 100Klux | |
| Parametr optyczny | Kąt pola | 39MARD （2,2 °） |
| Kąt rozbieżności wiązki laserowej | 9MARD （0,5 °） | |
| Długość fali wiązki laserowej | 905 nm | |
| Bezpieczeństwo wzroku | Klasa I (IEC 60825 - 1: 2014) | |
| Komunikacja interfejs |
Interfejs komunikacyjny | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3,3v) |
| Interfejs mechaniczny | Terminale XH-4P (XHP-4) Złącza kablowe BMW Zaciski rurowe (E0508) |
|
| Mechaniczny Parametry elektryczne |
Napięcie zasilania | 5v, 12-28v |
| Maksymalne zużycie energii | ＜ 250 MW | |
| inni | Ogólny wymiar | 40*40*45 mm |
| Temperatura robocza | -40 ℃ -70 ℃ | |
| waga | 35G | |
| Długość linii | 40 cm | |
| Uwaga: Dokładność zakresu, rozdzielczość zakresu, dokładność powtarzania itp. Zostały przetestowane w pomieszczeniach pod warunkiem 25 ℃ rozproszonym współczynnikiem współczynnika współczynnika współczynnika (90% współczynnika odbicia). Zmiany warunków mogą prowadzić do zmian wyników pomiaru. | ||
Radar laserowy LR Series Series ma 11 interfejsów i 3 złącza do wyboru.
11 rodzajów interfejsów
● Kategoria komunikacji: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Klasa analogowa: PWM/4-20MA
● Typ przełącznika: I0 (3. 3V)/I0 (NPN)/IO (PNP)

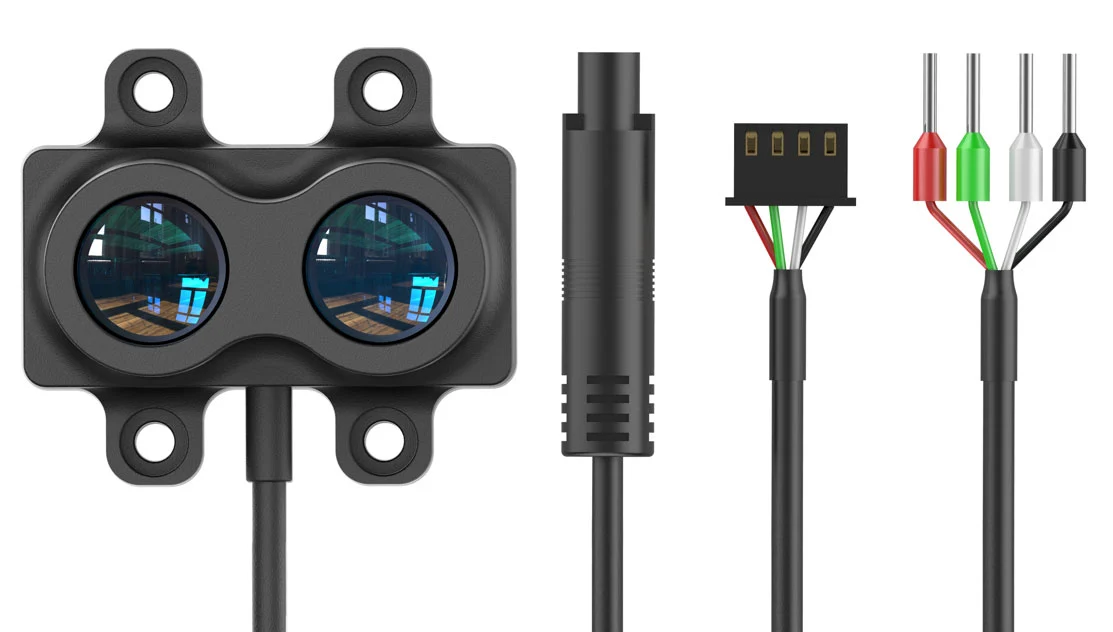

3 rodzaje złączy
● Złącze XH-4P (domyślnie): złącze szeroko stosowane przez inżynierów elektronicznych.
● Złącze kablowe BMW (dostosowane): IP67 Odporność na kurz i wodoodporność przy złączu, łatwy do podłączania i odłączania.
● Terminal rurkowy (model: E0508): szeroko stosowany rodzaj terminalu okablowania w urządzeniach automatycznych.
Radar laserowy serii LR wykorzystuje ulepszoną technologię Detof, dziedzicząc zalety tradycyjnej metody Pulse TOF, łącząc się z podpisem przed fabrycznym, dzięki czemu dokładność równowagi i prędkości serii LRXX serialu oraz dobrze wykonuje dobrze.
Aby uzyskać więcej informacji na temat naszych produktów, skontaktuj się z Jioptik.
